重汽新型變速箱維修工具手冊—中國重汽手自一體AMT安裝與拆卸：變速器制動器（TB）的拆裝與注意事項。




  制動器氣缸總成拆裝與注意事項：

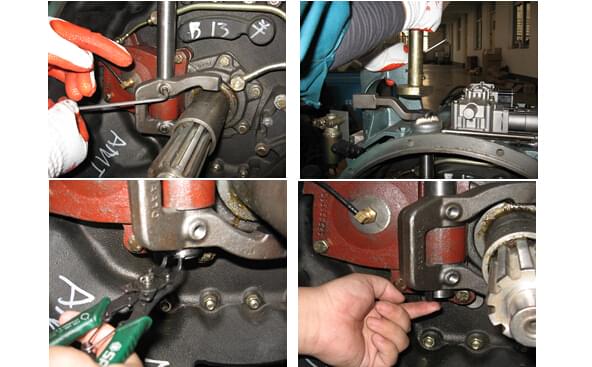

  1、拆下內六角錐端緊定螺釘         2、把撥叉軸總成用銅錘向下敲擊


  3、用卡簧拆下軸用彈性擋圈         4、拆下普通平鍵

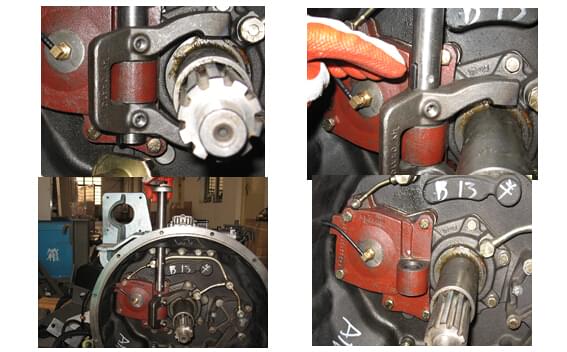

  5、用銅錘向上敲擊撥叉軸總成        6、拆下另一普通平鍵


  7、拆下?lián)懿孑S總成和離合器分離撥叉     8、拆下變速器制動氣管路

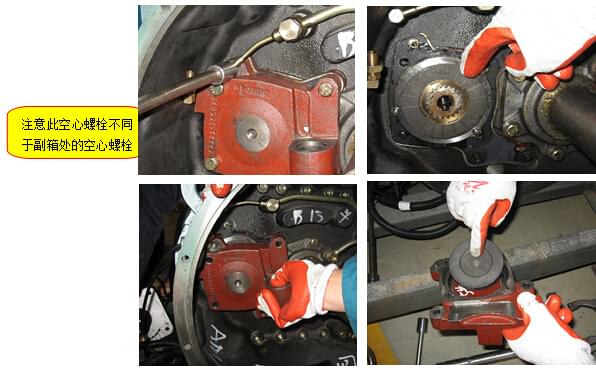

  9、拆下變速器制動器的進油管及連接螺栓   10、拆下變速器制動支架總成






  11、拆下頂銷和彈簧；注意不能把紙墊損壞，如果損壞安裝時請更換紙墊。



  12、拆下制動片、摩擦片；摩擦片靠花鍵和副軸相連，制動片靠定位銷定位。




  13、把活塞拆下，安裝時注意活塞的安裝方向，檢查活塞上的O型圈，如果損壞，安裝時更換新的O型圈







  注意事項：


  ●安裝從電磁閥到前殼內的氣路時，不帶旋轉接頭的一端先伸到前殼內,另一端與電磁閥連接。


  ●更換摩擦片和制動片時，要確保摩擦片和制動片的疊放次序正確（更換摩擦片之前需要將摩擦片放入機油中浸泡24小時后用）。


  ●活塞安裝時注意方向，中間有凸臺一側朝外。


  ●裝配時兩個摩擦片耦合件相對位置完全對應。




  制動器電磁閥拆裝與注意事項：


  1）將制動器電磁閥上的線束和管路拆下；


  2）把制動器電磁閥從支架上拆下，并放好螺栓；


  3）換上新的電磁閥，并用螺栓安裝好；


  4）將線束和管路連接好。





  注意事項：


  ●變速器制動器管路不要打折。


  ●電磁閥的安裝方向要正確，帶插頭的一方朝向變速器方向，以確保其氣路安裝正確。


  ●電磁閥安裝時易與車架相碰，要注意。
